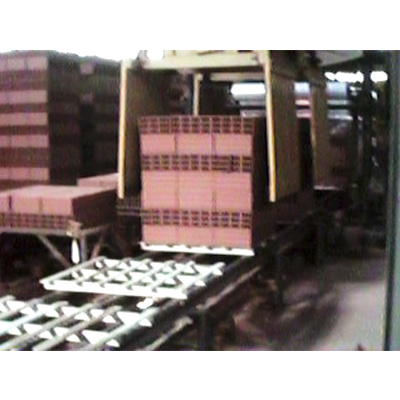

Realizzazione automazione impianto per la gestione e supervisione della movimentazione carri realizzato presso lo stabilimento " Fornace di Castagnole " Monferrato

l sistema automatizzato di movimentazione carri permette la gestione automatica o manuale del posizionamento carri tramite l’acquisizione dei segnali provenienti dal campo (azionamento motori, fine corsa, extra corsa, microinterruttori...).
La gestione della movimentazione include:
- azionamento porte di ingresso e uscita forno di cottura;
- gestione del tempo di cottura mattoni tramite la regolazione del tempo di spinta;
- comando dei motori di trascinamento carri sul binario;
- comando dei motori di carico e scarico carri su/da trasbordatori;
- comando dei motori trasbordatori con regolazione delle rampe di accelerazione tramite inverter;
- comando della centralina oleodinamica spinta forno;
- gestione sicurezze operatori e personale di fabbrica (chiusura cancelli, altre eventuali...);
- segnalazione allarmi a video con dettaglio del tipo di allarme e descrizione della procedura di intervento suggerita.
La grafica realizzata per l’interfaccia operatore é di tipo interattivo per una facile e semplice operativitá e comprende:
- riassuntivo variabili di sistema (analogiche e digitali);
- mimico dello stabilimento con identificazione dei carri e dei segnali digitali acquisiti dal campo;
- pagina produzione con conteggio carri lavorati nel forno e trend di produzione;
- dati di configurazione del sistema;
- pagina diagnostica di sistema;
- pagina dettaglio allarmi;
- pagina programmazione ricette;
- guida operatore visiva per una immediata ed esplicita comprensione della situazione operativa.
