Impianto di essiccazione e di stoccaggio cereali realizzato per "Fertilia Company"ad Arad, Romania.

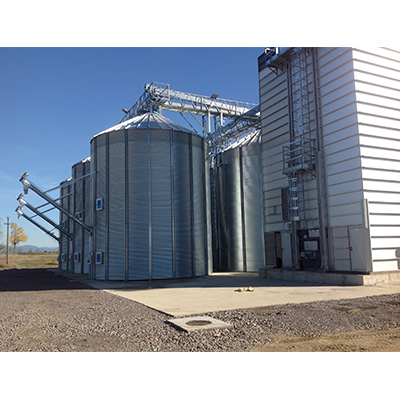

Realizzazione impianto elettrico nel sito di Arad volto allo stoccaggio dei cereali. L'impianto comprende una palazzina uffici, un essiccatoio e 6 silos. I cereali vengono essiccati e poi stoccati nei silos.
Per la gestione elettrica viene realizzato un Quadro Generale Bassa Tensione , composto da un interruttore generale di arrivo linea con alimentazione e dispositivo di protezione per il quadro essiccatoio, alimentazione e dispositivi di protezione per le utenze elettriche relative ai silos, alimentazione e dispositivo di protezione per il locale uffici e alimentazione e dispositivo di protezione per i corpi illuminanti di tutto l'impianto.
Il quadro PLC per la gestione dei silos é il cuore del sistema e controlla in modalitá automatica/manuale le vie di essicazione e di carico, con sensori di temperatura, di umiditá, di intasamento e di controllo dei volumi.
Il sistema gestione di stoccaggio in silos é interamente gestito da un PLC Siemens S7-200, interfacciato ad un HMI grafico a colori, posto sul fronte quadro principale. L’operatore, tramite il pannello HMI puó gestire l’intero processo di carico/scarico dei cereali, seguendo, anche graficamente, il funzionamento di ogni singolo motore, elettrovalvola o serranda motorizzata.
Il Sistema prevede differenti schermate di gestione e diagnostica consentendo ove necessario la gestione del comando in modalitá manuale per ogni singolo movimento. Tutte le fasi dell’impianto sono sequenziali e gli step di programma avvengono solo a fronte di feedback positivi dei sensori di movimento.
