Automazione supervisione e controllo dell'impianto di stoccaggio, pompaggio e miscelazione vernici, installato presso gli stabilimenti " Kenda Farben " Garlasco

Il sistema automatizzato per il controllo e la gestione dell’impianto, permette il funzionamento in automatico e manuale delle varie movimentazioni tramite l’acquisizione dei segnali provenienti da bordo macchina (motori, fine corsa, extra corsa, microinterruttori, sensori, elettrovalvole, celle di carico...) .
L’operatore tramite il pannello di controllo inserisce la ricetta per realizzare il prodotto finale; il sistema richiede ai serbatoi di stoccaggio i prodotti nelle quantitá necessarie che vengono pompati nei serbatoi di miscelazione.

La gestione della movimentazione include:
- comando elettrovalvole;
- comando motori pompe e miscelatori;
- ciclo automatico/manuale;
- segnalazione allarmi a pannello operatore con dettaglio del tipo di allarme e descrizione della procedura di intervento suggerita;
- gestione sicurezze operatori e personale di fabbrica (emergenze, finecorsa di sicurezza, altre eventuali...);
- acquisizione e visualizzazione delle singole pesature da OP;

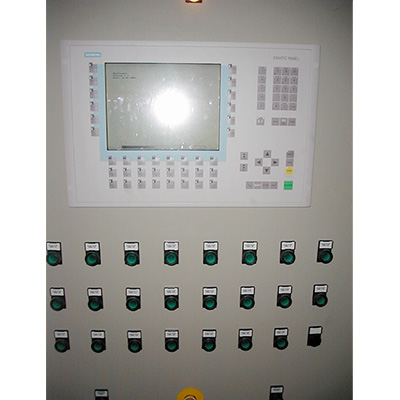

L’interfaccia operatore grafica realizzata é di tipo interattivo di facile e semplice operativitá e comprende:
- dati di configurazione del sistema;
- pagina diagnostica di sistema;
- pagina dettaglio allarmi;
- guida operatore visiva per una immediata ed esplicita comprensione della situazione operativa;
- gestione delle password di protezione a garanzia dei diversi livelli di accesso;
- riassuntivo variabili di sistema analogiche e digitali in forma testuale, animazione (tool grafico);
- mimico dell’impianto rappresentante tutte le parti comandate dal sistema;

ARCHITETTURA DEL SISTEMA
