Sistema di comando e controllo centralizzato e sviluppo software di supervisione stabilimento " Alan " In Carbonara al Ticino (PV)

Realizzazione di un sistema centralizzato di visualizzazione allarmi, raccolta dati ed invio comandi, composto da una serie di periferiche su campo situate nei pressi dei quadri elettrici esistenti e collegate all’unitá centrale tramite una rete di comunicazione, molto semplice ed affidabile, realizzata con un cavo non schermato 5x2,5mm. Si tratta di un sistema modulare in grado di gestire fino a 1016 punti di ingresso e 1016 di uscita per unitá centrale, per un massimo di 31 unitá (31496 input, 31496 output) collegate in cascata.
L’unitá centrale, o modulo di controllo, gestisce lo scambio di informazioni tra moduli di ingresso e moduli di uscita, interrogando ciclicamente le periferiche di input e gestendo la logica di output opportunamente programmata.
La rete di comunicazione é composta da una linea di quattro fili, di cui due costituiscono la trasmissione dati ed i restanti alimentano i moduli con una tensione pari a 24 Vcc. La postazione di lavoro/interfaccia (supervisione, comando e controllo) é l’unitá PC comunicante con l’unitá centrale tramite la rete Ethernet con convertitore RS232.
Il software di supervisione é l’elemento di controllo centrale ed é particolarmente indicato per ambienti di lavoro estesi, in quanto costituisce un’unica interfaccia operativa centralizzata che migliora l’efficacia operativa degli impianti.
La tecnologia adottata lo rende estremamente completo e flessibile, integrando pagine grafiche e multimediali di comprensione semplice ed immediata per l’utilizzatore finale. E’ stato utilizzato il sistema X-Vision di Crickets Automation Solution che incorpora ed utilizza in concreto gli strumenti del web permettendo agli utenti piú esperti di costruire pagine personalizzate, rappresentare le informazioni in frames, e tanto altro ancora, grazie alla possibilitá di programmare con un editor una interfaccia realmente nativa in tecnologia internet su base html.

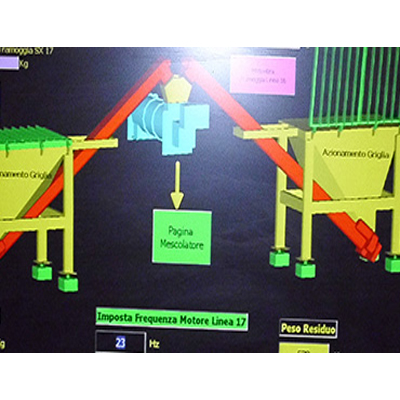

La visualizzazione dello stabilimento/impianti é di tipo grafico, planimetrico e tabellare e personalizzabile secondo le esigenze e funzioni richieste.
Ulteriori opzioni permettono di integrare funzioni aggiuntive quali: tele-controllo degli impianti e teleassistenza via modem, schedulazione di eventi (accensione luci, riscaldamento, etc.), remotazione degli allarmi sotto forma di annunci vocali su diffusori multimediali o diffusione sonora, messaggi vocali a telefoni cellulari/fissi, messaggi SMS a telefoni GSM, fax ed e-mail.
FUNZIONALITA’ DEL SISTEMA
-Misurazione e regolazione delle variabili analogiche per il controllo ed il comando dei ventilatori azionati da ínverter;
- Gestione eventi di sistema;
- Gestione diagnostica impianti;
- Gestione sicurezza;
- Visualizzazione e stampa delle statistiche dell’impianto;
Predisposizioni per funzionalitá aggiuntive:
- Funzione SW Data Logger;
- Funzione SW scheduler;
- Funzione SW WAP;
- Interfaccia SW con protocolli di comunicazione MODBUS, RS485, METASYS,etc.
- Interfaccia con programmi gestionali o altri software generici presenti in stabilimento.
